礦用隔爆兼本安型顯示器產品分類型式 礦用隔爆兼本安型“Exd[ib] I”。

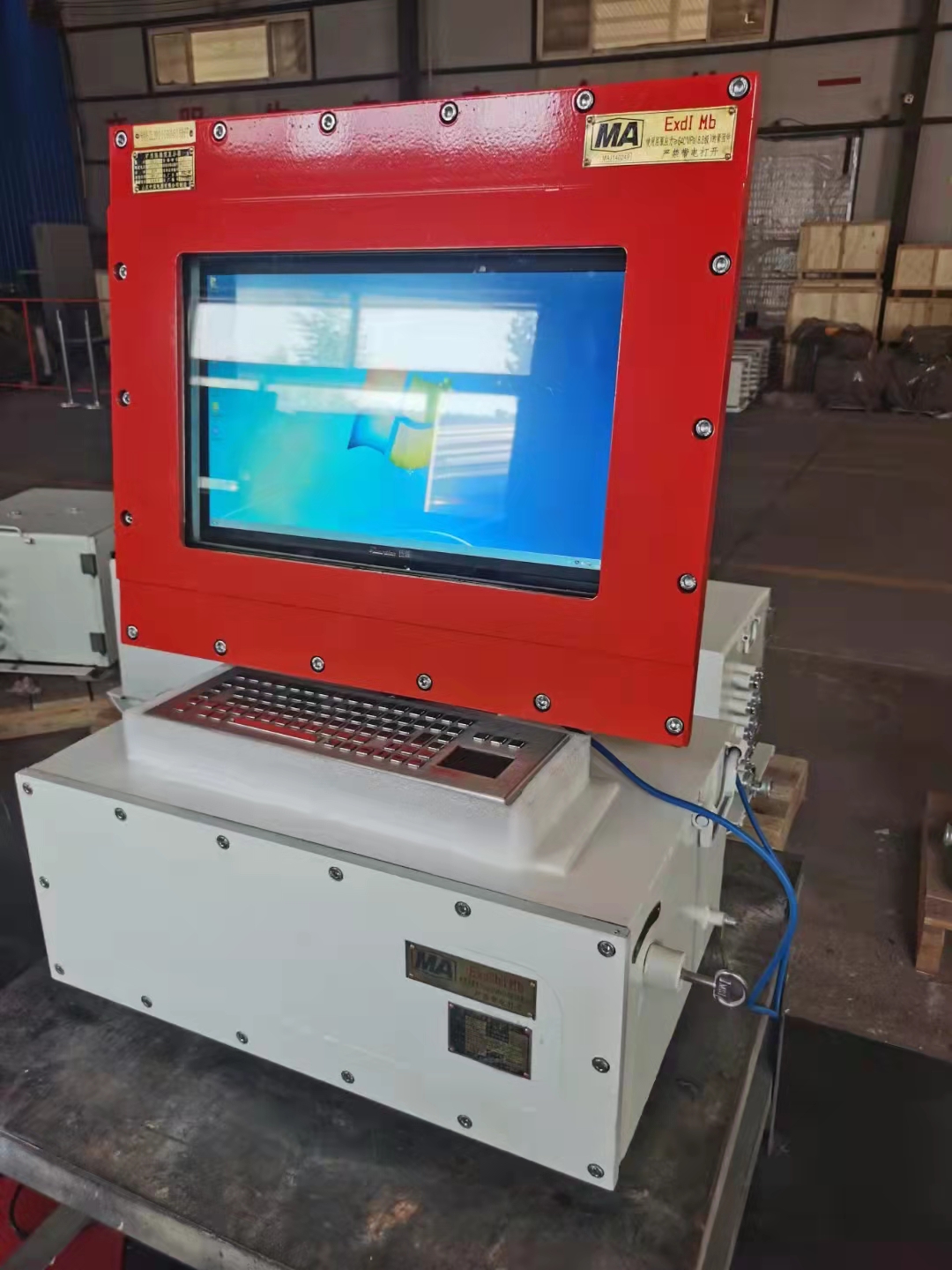

礦用隔爆兼本安型顯示器產品結構及原理產品結構 由備用電源、顯示屏、視頻服務器、光端機、本安電源、外殼等部分等組成。

功能顯示器通過連接隔爆型視頻攝像儀(可使用視頻線傳輸或光纜傳輸兩種方式)，能夠實現圖像的實時查看與錄像回放功能。顯示器內置（或用戶定制）硬盤，能夠錄像約15天。連接使用的機械鼠標，使用上、下移，左、右移，左擊，右擊按鍵達到鼠標操作顯示器的效果。操作使用控制鍵盤的《右擊》按鍵調出主菜單，控制鍵盤的《左擊》、《右擊》功能如下：

進入菜單后，見下表的菜單選項及功能設置，可使用控制鍵盤的《上移》、《下移》、《左移》、《右移》移動至需要設置的選項，單擊《左擊》表示確定，單擊《右擊》表示退出。

注意事項嚴禁帶電開蓋。 維修時注意防止“失爆”（注意保護緊固件和保護引入裝置里的橡膠密封圈）。 在使用前，應檢查產品保護功能是否正常，動作是否可靠。應測量該產品的工作電壓、工作電流是否符合說明 書要求的參數。確定該產品的關聯設備或配接設備是否符合規定要求，并正確接線。 本產品不得隨意與其它未經聯檢的設備連接。

運輸和儲存顯示器的包裝采用木箱結構，必須保證在運輸中無損壞，并符合水路和陸路運輸?shù)囊蟆?

供電電源

    a) 額定工作電壓：AC127V

    b) 輸入視在功率：≤150VA

顯示一體機信號接口

顯示一體機具有三種信號輸入方式，可同時具備：（出廠時可根據客戶需要自由組合）

  1、以太網電信號接口接入：

    a) 接口類型：RJ45；

    b) 傳輸方式：TCP/IP以太網電信號傳輸；

    c) 傳輸速率：100Mbps；

2、以太網百兆光口接入：

    a) 接口類型：SC

    b) 傳輸速率：100Mbps

    c) 傳輸方式：全雙工TCP/IP以太網光信號傳輸協議.

3、模擬視頻電信號接口：

    a) 接口類型：BNC

    b) 圖像輸入視頻制式：NTSC或PAL制；
