防爆分析小屋適用于石油化工、海上鉆井平臺、冶金、輕工、紡織、食品、生物工程、航天航空工程以及軍事設施等工廠中，具有ⅡA、ⅡB、ⅡC類T1～T4爆炸性氣體或蒸氣環境；海拔高度不超過2000米；25℃時，相對濕度95％以下；工作環境溫度-20℃～+40℃之間。

防爆分析小屋，從設計上來講，有正壓型防爆分析小屋和結構型防爆分小屋兩種，本文主要講下正壓型的防爆分析小屋。

正壓型防爆分小屋產品使用說明書

1.1產品選型說明

防爆分析小屋可適用于含有爆炸性危險氣體的II類2區場所，具有ⅡA、ⅡB、ⅡC級，溫度組別為T1～T4的爆炸性氣體或蒸氣環境中；海拔高度不超過2000米；25℃時，相對濕度95％以下；工作環境溫度-20℃～+40℃之間。

分析小屋的各項指標是參照引用國家標準GB3836.1-2010《爆炸性環境 第1部分：設備 通用要求》、GB3836.2-2010《爆炸性環境 第2部分：由隔爆外殼“d” 保護的設備》、GB3836.5-2004《爆炸性氣體環境用電氣設備 第5部分：正壓外殼型“p”》、GB3836.13-2013《爆炸性環境 第13部分：設備的修理、檢修、修復和改造》、GB3836.15-2000《爆炸性氣體環境用電氣設備 第15部分：危險場所電氣安裝（煤礦除外）》、GB3836.17-2007《爆炸性氣體環境用電氣設備第17部份正壓房間或建筑物的結構和使用》有關規定要求設計制造。

廣泛應用于煉油、化工、冶金、制藥及輕工業等生產中，對各種過程氣體在線分析儀及各種在線水質分析儀提供現場的安全安裝空間及防護。

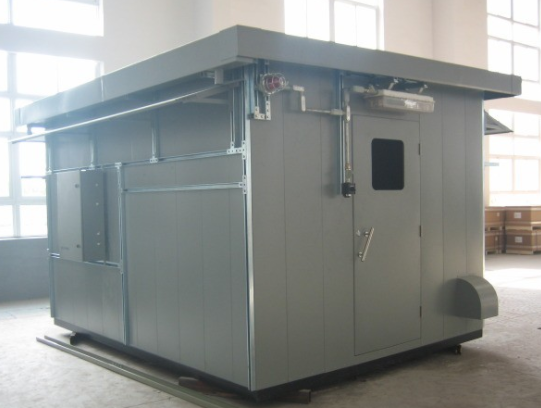

1.2正壓型防爆分析小屋的產品結構概述

小屋為型鋼焊接框架式結構，外形為：

，內外墻及屋頂由п型鋼板拼裝鉚接而成；

外墻及房頂采用1.5mm不銹鋼板折彎對接組焊內外墻及吊頂和屋頂之間充填70mm厚阻燃型巖棉保溫材料；

內墻及屋頂采用1.2mm厚碳鋼板噴塑；

內外墻及吊頂和屋頂之間充填75mm厚阻燃型巖棉保溫材料；

小屋設置1個門，材質與小屋的主體材料一致，門與墻之間鑲有橡膠密封條。門上帶阻尼限位閉門器和推桿式逃生鎖，門外有孔鎖及把手，門上有400（H）*600（W）鋼化玻璃視窗。防爆夾層保溫結構，門寬 900,門高2000；

地板：4mm厚人字防滑鋼板

底座用槽鋼焊接而成；

小屋密閉、防雨、防塵、隔熱

儀表接線箱、公用工程供電箱放在小屋外；電源分配箱放在小屋內。

小屋內所有設備、電纜入口、配管接口均帶有標識。

為方便小屋的吊運，小屋底部帶有起重用的吊耳；

正壓型小屋由

房體、自控系統、布?xì)庀到y(tǒng)、報警系統、用戶配電系統組成；房體由正壓間和緩沖間組成，正壓間內裝用戶配電系統元件及部分自控系統的防爆元件；緩沖間用來對解決操作人員進出房間壓力保持。

本正壓小屋進氣方式為通風型，即不間斷連續供氣，正壓房?jī)?nèi)裝元件的工作熱量可隨氣路帶走，具有很好的散熱效果。

1.3正壓型防爆分析小屋的產品的工作原理

正壓型防爆分析小屋內可以設防爆空調、防爆照明、電采暖設施、防爆排風扇、滅火器、電伴熱設施、防爆可燃探測器、防爆欠氧探測器、防爆有毒氣體探測器、防爆煙霧探測器等（按客戶需求配置）。分析小屋設防爆配電盤、

防爆接線箱

、儀表空氣分配器、門口設置聲光報警器、聯動風機。

正壓型小屋在自動控制系統的控制下，通入保護氣體，正壓房?jī)?nèi)壓力高于正壓房外的壓力，形成微正壓的安全小環境，從而阻止了可燃性危險氣體進入正壓房?jī)?nèi)，保證房?jī)?nèi)裝普通儀表和電器元件的安全運行。

正壓自動控制系統主要完成自動換氣、補氣、欠壓報警、低壓聯鎖、換氣聯鎖等系列功能。低于規定的氣壓值（50Pa）時，發出聲光報警，提醒用戶檢查進氣壓力和泄露點，低于規定的氣壓值（25Pa）時，自動切斷進入正壓房?jī)?nèi)的用戶

配電電源。報警系統與結構防爆的相同，不過沒有排風系統，依靠進入的潔凈空氣對正壓室進行吹掃了換氣。公共配電、儀表電源配電根據客戶所需配置。
