一·產品概述情況：

1.1產品特點

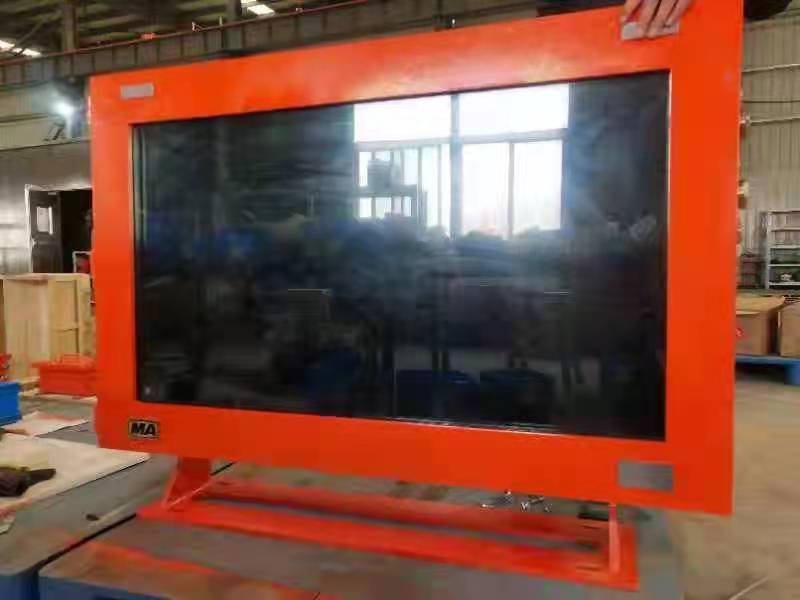

本顯示器按(XB127礦用隔爆型顯示器標準）設計制造，用于煤礦井下需要不間斷監控的場

所，本顯示器是煤礦井下安全監控系統種對主要生產環節，重要設備及關鍵崗位進行實時圖

像監視的關鍵設備，本顯示器結構緊湊，體積適中，防爆，抗震，防潮，適合于煤礦井下瓦

斯和煤塵爆炸危險的環境用。

1.2指導說明

品種，礦用隔爆型顯示器

規格，XB127

型號規格

1.3 外型尺寸

尺寸：60寸

重約：  約170KG

二，工作原理

四路視頻信號進入顯示器，于顯示器內部的光接收模塊，網絡接收模塊等連接，轉化為視頻

電信號后進入顯示器內部的四畫面分割模塊，合成一路視頻圖像在顯示上同時顯示四路視頻

圖像

三，技術要求

3.1 環境條件

3.1.1   顯示器在下列環境條件下應能正常工作：

a. 環境溫度；0℃~+40℃

b. 平均相對濕度；不大于95%（25℃）；

C. 大氣壓力；86kpa~106kpa;

c. 無顯著振動和沖擊的場合；

D. 煤礦井下有甲烷及爆炸性混合物，但無破壞絕緣的腐蝕性氣體的場合。

3.1.2顯示器能承受的最惡劣的貯運條件：

a.   高溫：+60℃

b.   低溫：-40℃

c.   平均相對濕度：95%（25℃）；

d.   振動：加速度50m/s2；

e.   沖擊：峰值加速度500m/s2。

3.2電器性能

3.2.1    主要技術指標

3.2.1 .1   額定工作電壓：127V;

3.2.1.2   額定工作電流≤1A;

3.2.1.3   視頻信號輸入接口：連接方式: VGA接口，AV視頻.

四．安裝調試

XB127礦用隔爆型顯示器產品內部電源VGA接口已經連接好，外部相對應的接口,高清線

（VGA）,電纜 引入顯示器AC127V即可.
