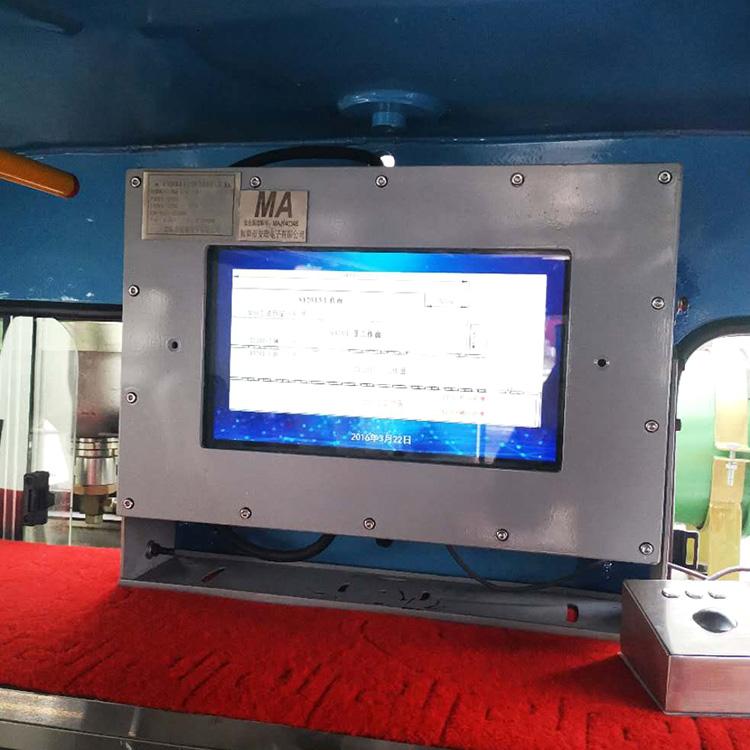

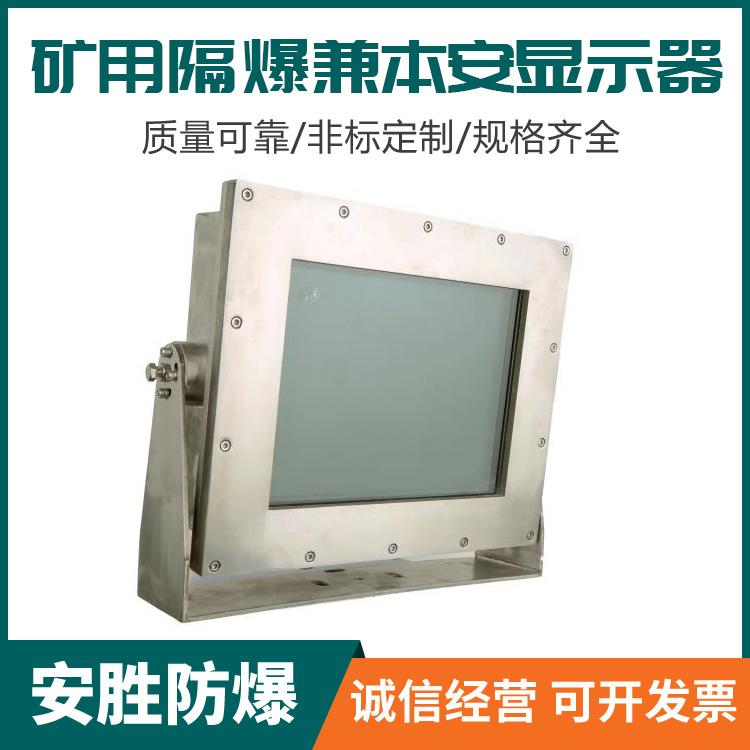

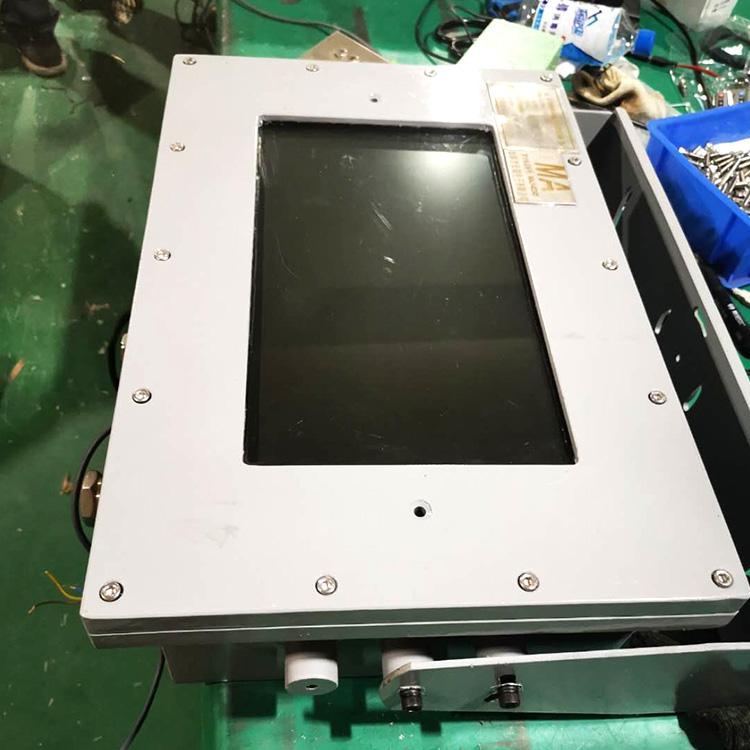

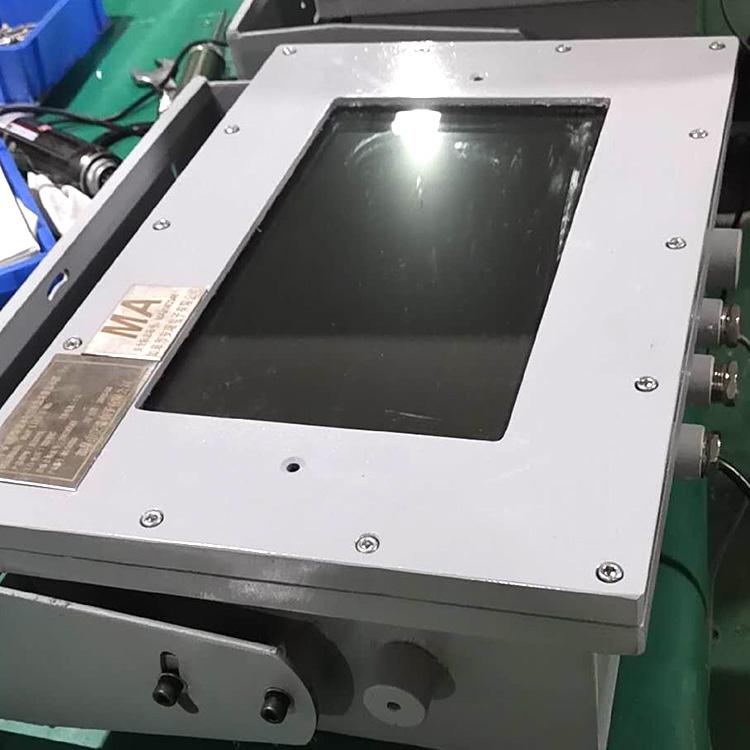

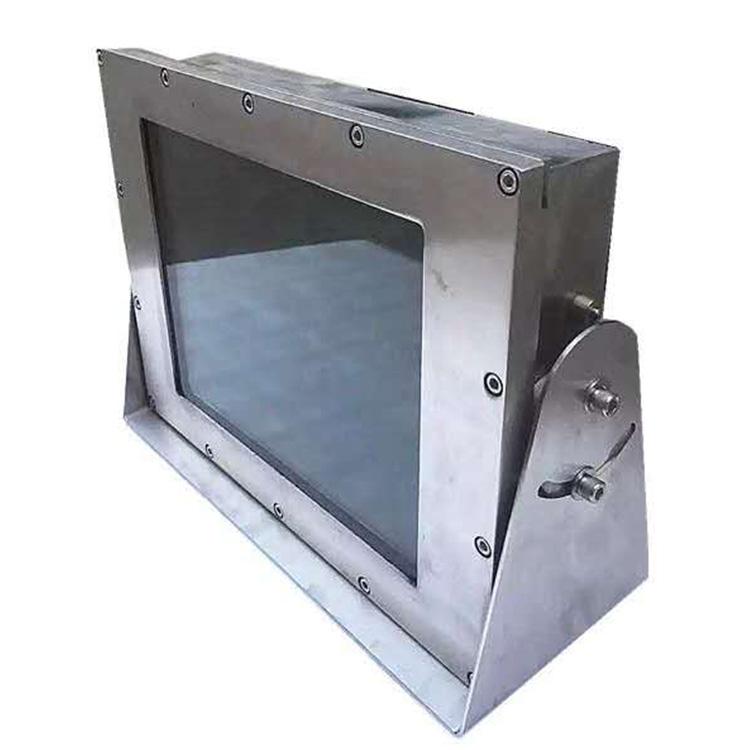

礦用隔爆兼本安型硬盤錄像監視器(以下簡稱監視器)主要由電源部分、監視器、櫻蘭錄像機、外殼等部分組成。主要連接視頻圖像,用于圖像的實時瀏覽與錄像查看。
顯示器執行企業標準GB3836-2010、Q/ZMD036-2012。
環境條件
周圍環境溫度-5℃~40℃;
海拔高度不超過1000m,礦井大氣壓(0.08~0.11)Mpa;
周圍空氣相對濕度不大于95%(25℃時);
適用于有瓦斯和煤塵爆炸危險的環境中;
污染等級為3級;
安裝類別為Ⅲ類;
使用在無顯著振動和沖擊的場所。
主要技術參數
技術參數
輸入電壓:AC127V;
功率:小于90W;
功能
監視器通過連接隔爆型視頻攝像儀,能夠實現圖像的實時查看與錄像回放功能。監視器內置1T硬盤,能夠錄像約15天。連接使用的機械鼠標,使用上、下移,左、右移,左擊,右擊按鍵達到鼠標操作監視器的效果。
安裝、調試、操作及使用注意事項
監視器安裝前,應檢查柜體及電器元件是否在運輸中遭到碰撞損壞,緊固螺栓是否松動。技術文件、產品出廠合格證應與操作臺一致。
監視器安裝完畢后應注意電源的電壓是否正確、檢查各部件是否固定牢固、檢查接地線是否正確可靠。
操作
使用機械鼠標的《右擊》按鍵調出主菜單,鼠標的《左擊》、《右擊》功能如下:
鼠標功能表
進入菜單后,見下表的菜單選項及功能設置,可使用鼠標的《上移》、《下移》、《左移》、《右移》移動至需要設置的選項,單擊《左擊》表示確定,單擊《右擊》表示退出。
說明:進入時需輸入密碼,設備出廠時的用戶名為“admin”,密碼為“12345”。
注意事項
嚴禁帶電開蓋。
維修時注意防止“失爆”(注意保護緊固件和保護引入裝置里的橡膠密封圈)。
在使用前,應檢查產品保護功能是否正常,動作是否可靠。應測量該產品的工作電壓、工作電流是否符合說明書要求的參數。確定該產品的關聯設備或配接設備是否符合規定要求,并正確接線。
本產品不得隨意與其它未經聯檢的設備連接。
運輸和儲存
監視器的包裝采用木箱結構,必須保證在運輸中無損壞,并符合水路和陸路運輸的要求。
監視器裝箱時應攜帶下列文件:
產品說明書;
產品合格證;
產品試驗報告;
裝箱單。
監視器在運輸和搬運過程中應避免劇烈震動以保護電器元件不受損壞。
監視器的存放環境為:環境溫度不超過35℃,空氣相對濕度不大于80%,無破壞金屬和絕緣的腐蝕性氣體的倉庫中。
訂貨和服務
訂單上需注明產品名稱、型號、數量及交發貨日期。
訂單上需注明收發貨單位、聯系人、通訊地址、托運方式及到站名稱。
