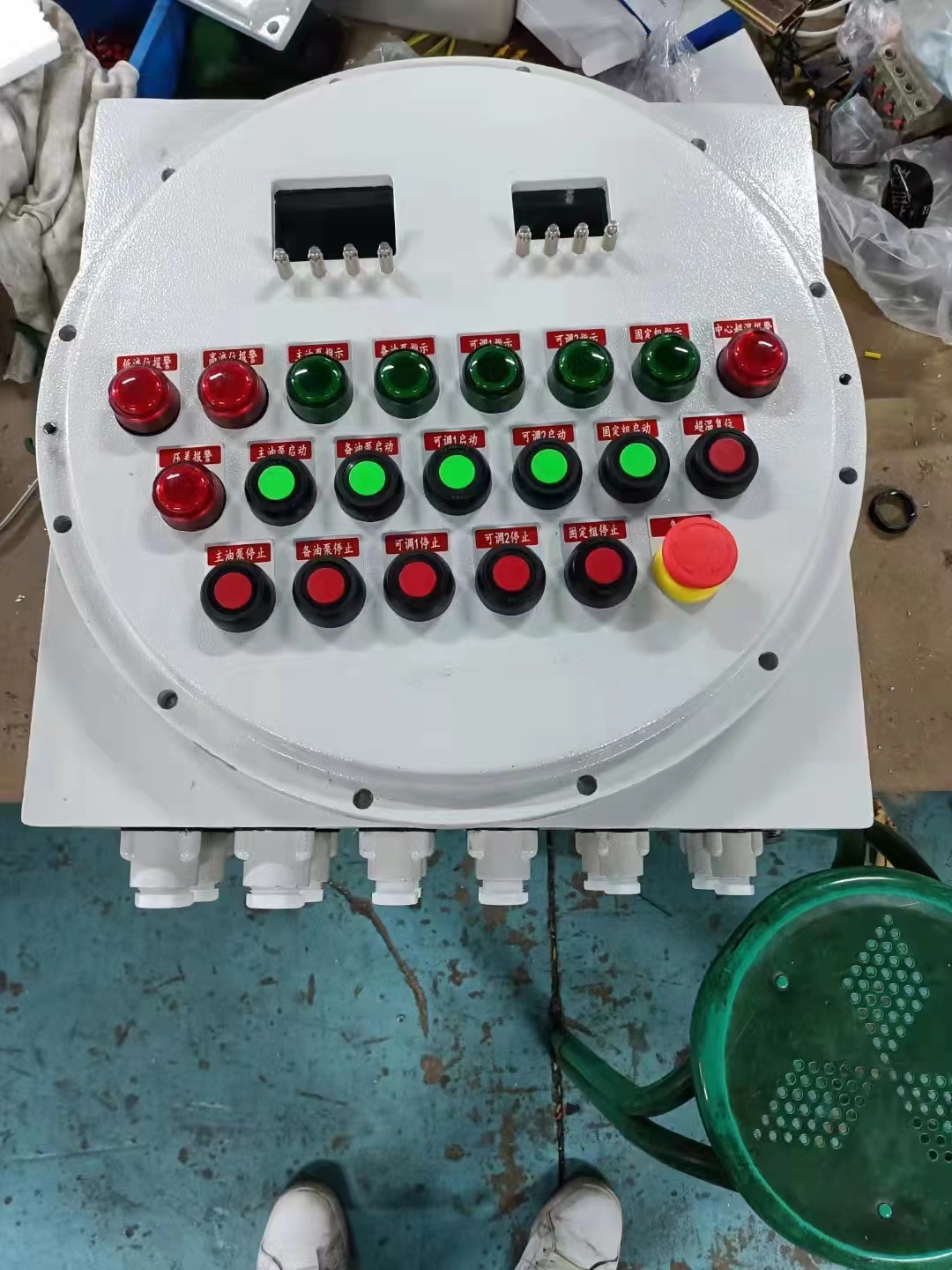

防爆配電箱中的導線進線口和出線口應設在箱體的下底面,盡量不要設在箱體的上頂面,側面,后面或箱門處;進線和出線應加護套分路成束并做防水彎;導線束不得與箱體進出口直接接觸;進入開關箱的電源線,嚴禁用插銷連接;移動式配電箱開關箱的進口線出口線必須采用橡皮絕緣電纜。
防爆配電箱內的連接線采用絕緣導線,接頭不松動,不得有外露帶電部分;配電箱防爆開關箱內的工作零線應通過接線端子板連接,與保護零線接線端子板分設;配電箱開關箱的金屬箱體金屬電器安裝板以及箱內電器的不應帶電金屬底座外殼等必須做保護接零,保護零線應通過接線端子板連接。
防爆配電箱與開關箱應裝設在通風干燥及常溫場所。嚴禁裝設在有嚴重?fù)p傷作用的瓦斯 煙氣、蒸氣、液體及其他有害介質中,不得裝設在易受撞擊、振動、液體侵濺以及熱源烘烤的場所;配電箱與開關箱周圍應有足夠兩人同時工作的空間和通道,不得堆放任何妨礙操作 維修的物品,不得有雜草、灌木等。
防爆配電箱應采用鐵板、鋁殼、不銹鋼板或絕緣材料制作,鋁板厚度應達到國標要求的個厚;配電箱內的電器應先安裝在金屬或非木質的絕緣電器安裝板上,然后整體緊固在配電箱箱體內;金屬板與配電箱箱體應作電氣連接。
防爆動力配電箱與防爆照明配電箱宜分別設置,如合置在同一配電箱內,動力和照明線應分路設置。

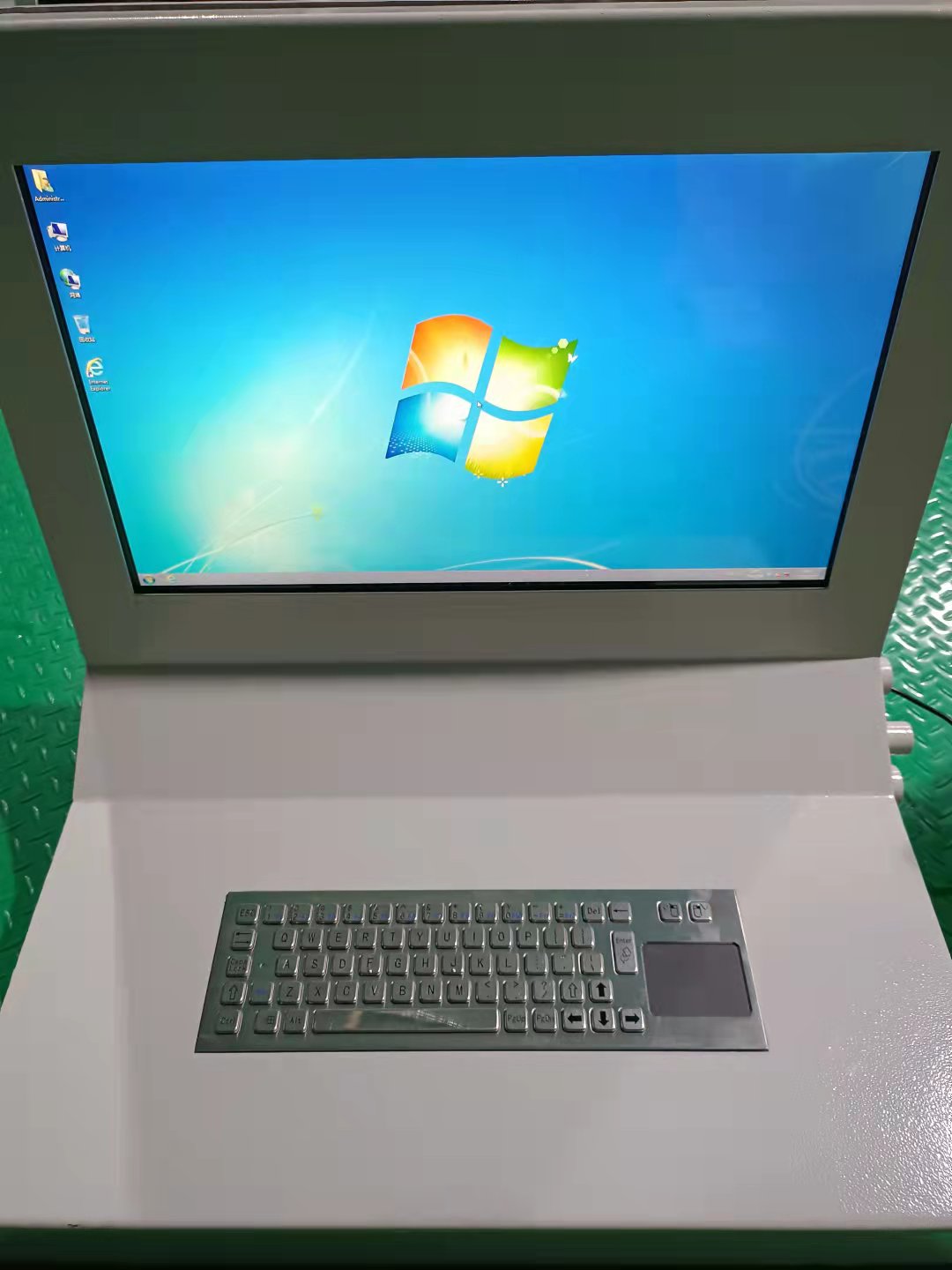

防爆計算機的產品特點及安裝方式
防爆計算機的研發生產,使得在防爆區域運用軟件進行配置和調度成為可能,讓危險場所的工控水平登上了一個新的層面。防爆計算機可用石油石化、精細化工制藥、軍工、鉆采等氣體和粉塵爆炸性危險的高惡劣性環境場,為智能工業自動化控制SCADA系統、DCS系統、智能化遠程監控監測平臺、智能化人機交互,工業物聯網等應用場景提供高可靠的產品,可實現最少的設備停機時間以及較低的總體擁有成本。
防爆設計研發的AS-B系列防爆計算機采用MES系統的防爆觸摸一體式工位機,DCS遠程操作終端,更大程度滿足了氣體和粉塵爆炸性危險的高惡劣性環境場所的使用。
BTJ系列防爆計算機采用隔爆兼本安的防爆設計方式;

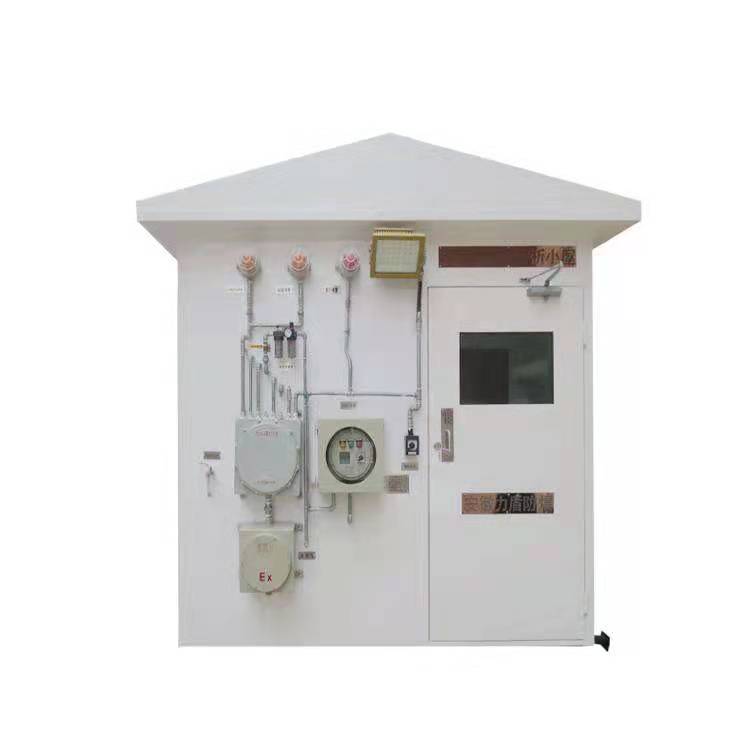

防爆分析小屋適用于石油化工、海上鉆井平臺、冶金、輕工、紡織、食品、生物工程、航天航空工程以及軍事設施等工廠中,具有ⅡA、ⅡB、ⅡC類T1~T4爆炸性氣體或蒸氣環境;海拔高度不超過2000米;25℃時,相對濕度95%以下;工作環境溫度-20℃~+40℃之間。
防爆分析小屋,從設計上來講,有正壓型防爆分析小屋和結構型防爆分小屋兩種,本文主要講下正壓型的防爆分析小屋。
正壓型防爆分小屋產品使用說明書
1.1產品選型說明
防爆分析小屋可適用于含有爆炸性危險氣體的II類2區場所,具有ⅡA、ⅡB、ⅡC級,溫度組別為T1~T4的爆炸性氣體或蒸氣環境中;海拔高度不超過2000米;25℃時,相對濕度95%以下;工作環境溫度-20℃~+40℃之間。
分析小屋的各項指標是參照引用國家標準GB3836.1-2010《爆炸性環境 第1部分:設備 通用要求》、GB3836.2-2010《爆炸性環境 第2部分:由隔爆外殼“d” 保護的設備》、GB3836.5-2004《爆炸性氣體環境用電氣設備 第5部分:正壓外殼型“p”》、GB3836.13-2013《爆炸性環境 第13部分:設備的修理、檢修、修復和改造》、GB3836.15-2000《爆炸性氣體環境用電氣設備 第15部分:危險場所電氣安裝(煤礦除外)》、GB3836.17-2007《爆炸性氣體環境用電氣設備第17部份正壓房間或建筑物的結構和使用》有關規定要求設計制造。
廣泛應用于煉油、化工、冶金、制藥及輕工業等生產中,對各種過程氣體在線分析儀及各種在線水質分析儀提供現場的安全安裝空間及防護。
